Пункт наполнения баллонов ПНБ

ПНБ с дозатором            ПНБ с дозатором

Пункт наполнения баллонов (ПНБ) предназначен для наполнения бытовых баллонов объемом 5, 12, 27 и 50 литров по ГОСТ 15860-84 сжиженными углеводородными газами (далее СУГ) по ГОСТ 20448-90, ГОСТ 27578-87, ГОСТ Р 52087-2003.

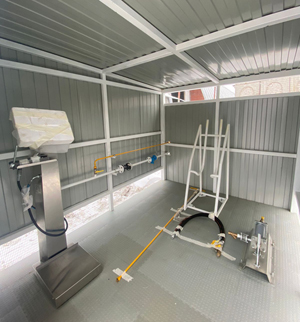

Пункт наполнения баллонов представляет собой технологический модуль, выполненный из металических конструкций, обшитых высокопрочными профлистами и поставляемый в комплектации «под ключ». Пол пункта покрыт негорючим материалом.

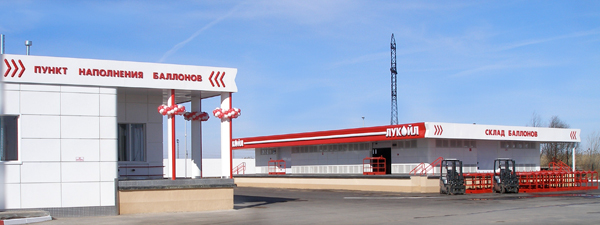

ПНБ широко используется на объектах нефтегазовой отрасли: газонаполнительных станциях и пунктах, автогазозаправочных станциях для наполенния бытовых баллонов.

При этом выполняются следующие операции:

  • Слив остатков СУГ из баллона ручным насосом, выполненном во взрывозащищенном исполнении на специальных напольнительных установках (весах)

  • Наполнение баллона методом взвешивания

  • Контроль сливаемых газов с отображением данных

  • Встроенная автоматика позволяет отображать и сохранять информацию о совершенных действиях по наполнению баллонов, а также отправлять данные через программируемый связной интерфейс на пункт управления.

Особенности конструкции

ПНБ оснащается всем необходимым технологическим оборудованием:

  • установка для наполнения баллонов с обвязкой трубопроводами и армутурой (фильтр, клапан обратный, клапан предохранительный, шланг со струбциной для присоединения сливаемого баллона к насосу, шланг со струбциной для присоединения к емкости (баллон), в которую сливаются неиспарившиеся остатки.

  • насос для слива остатков СУГ (ручной)

Пункт наполнения баллонов на АГЗС функционирует в режиме «полуавтомат» и предполагает ручную установку баллона на взвешивающее устройство, контроль массы его наполнения и степени герметичности. Отключение подачи СУГ при достижении надлежащей массы происходит в автоматическом режиме.

Наименование параметра

или характеристики

Значение

Среда рабочая *

Сжиженные углеводородные газы по ГОСТ 20448-90,

ГОСТ 27578-87, ГОСТ Р 52087-2003

Объем наполнения баллонов, л

5, 12, 27, 50

Время наполнения баллонов, мин., не более:



5, 12 и 27 л

3

50 л

5

Давление СУГ рабочее, МПа, не более:

1,6

Температура рабочая, °С *

от минус 40 до плюс 45

Питание управления, В

220

Габаритные размеры, мм, не более:



длина

3100

ширина

2270

высота

2200

Масса, кг, не более

1000
